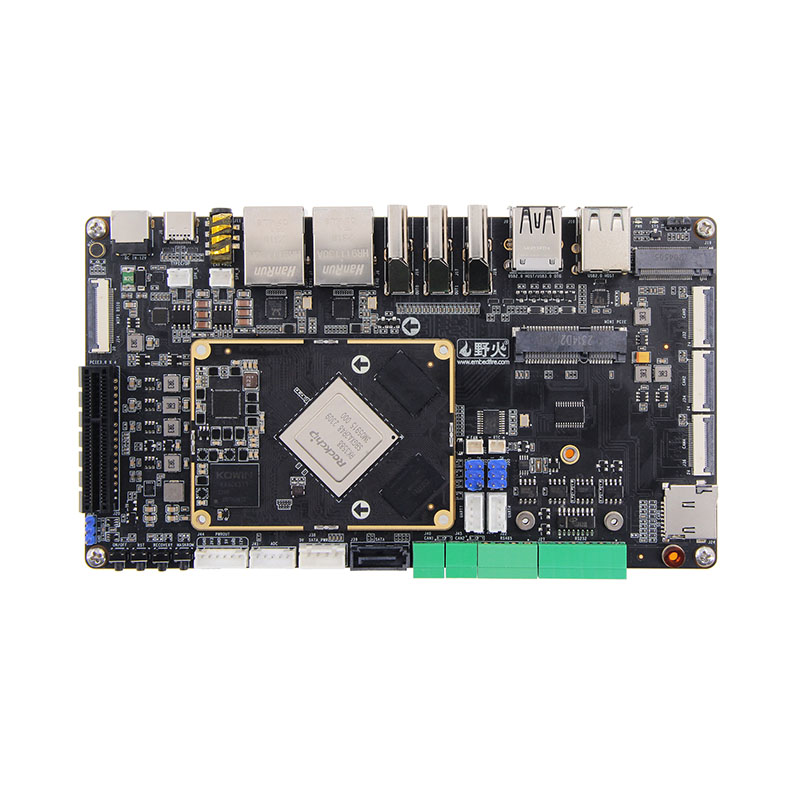

RK3588 juhatuse ja pardale arendusnõukogu eesmärk on võimaldada põhiplaadi ja funktsionaalsete alamtahvlite vahel paindlikke kombinatsioone (kandetahvel), kasutades modulaarset kujundust ja kasutades standardiseeritud liideseid (nt PCIE, MXM, kiire tahvli ja pardaühendus)
Võrreldes integreeritud tahvli või ühe tahvli arvutiga, jagab tahvel - pardale emaplaat järgmisi põhilisi eeliseid:
| Eelis | B2B arendusnõukogud | Traditsioonilised MCU lauad |
| Laiendatavus | Modulaarne, kuumpistetav | Fikseeritud välisseadmed, hüppaja juhtmed |
| Signaalide kvaliteet | Toetab GHZ-taseme signaale | Piiratud madala kiirusega GPIO/UART |
| Arengu kiirus | Valideeritud moodulid taaskasutavad | Nõuab täielikku riistvara ümberkujundamist |
| Kasutusjuhtumid | Keerulised süsteemid (AI/Industrial) | Lihtne juhtimine (anduri logimine) |
● Võimas SOC: Rockchip RK3588 (8-tunnine Cortex-A76/A55, 6TOPS NPU)
● Moodulkujundus: paindlikud B2B -pistikud kohandatud laiendamiseks
● Kiirliidesed: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Mitme display: toetab 8K@60FPS + 4K@60FPS samaaegne väljund
● Tööstuslik klass: -40 ° C kuni +85 ° C
● rikkalikud liidesed: Mini PCIE, M.2 M võti, Mipi CSI
● Mitme ekraaniga erinev ekraan: toetab kolme ekraaniga heterogeenset ekraani ja nelja ekraaniga heterogeenset kuvarit. Hdmi*2; Mipi Dsi*2; Tüüp-C (toetab DP-protokolli)

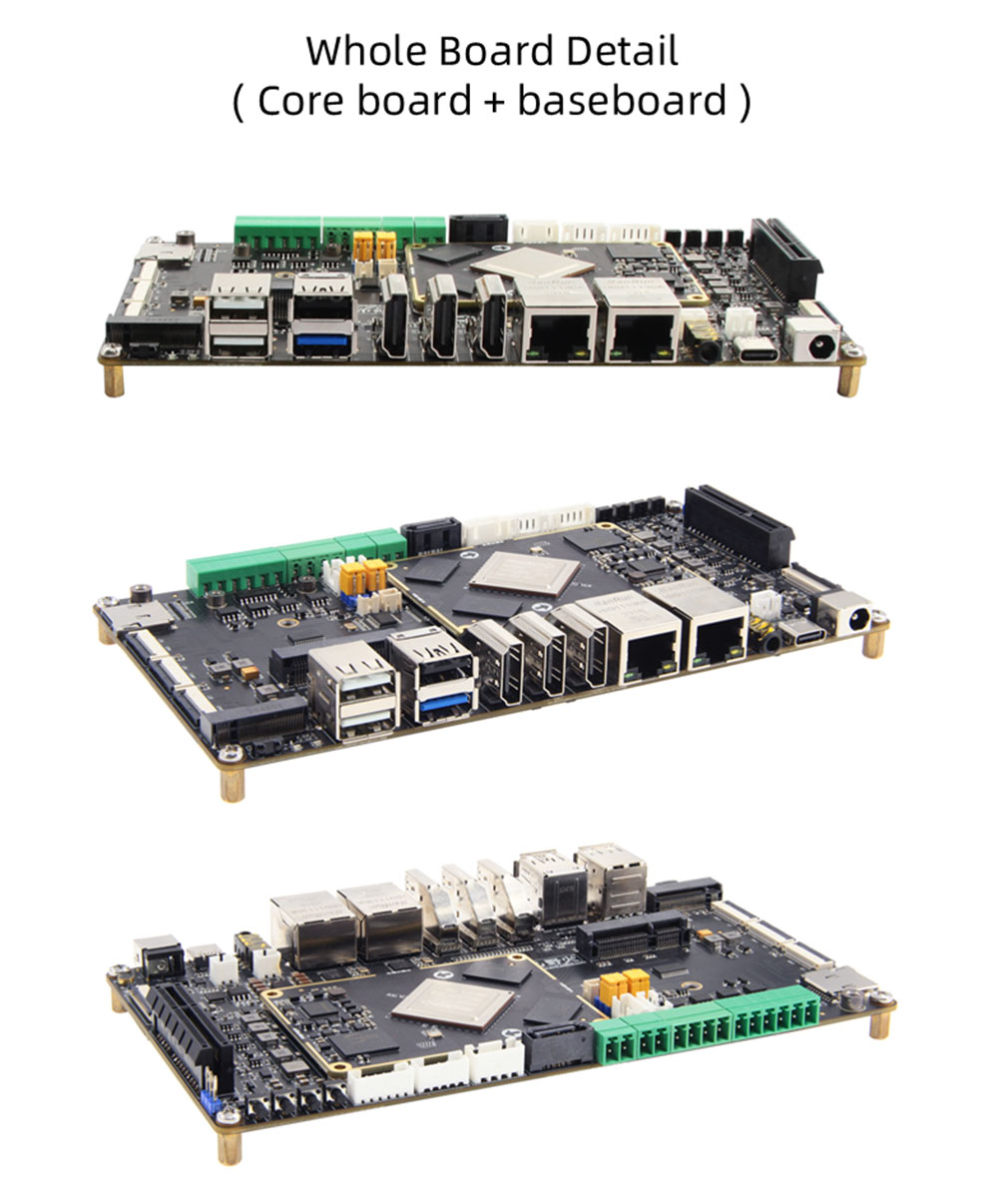

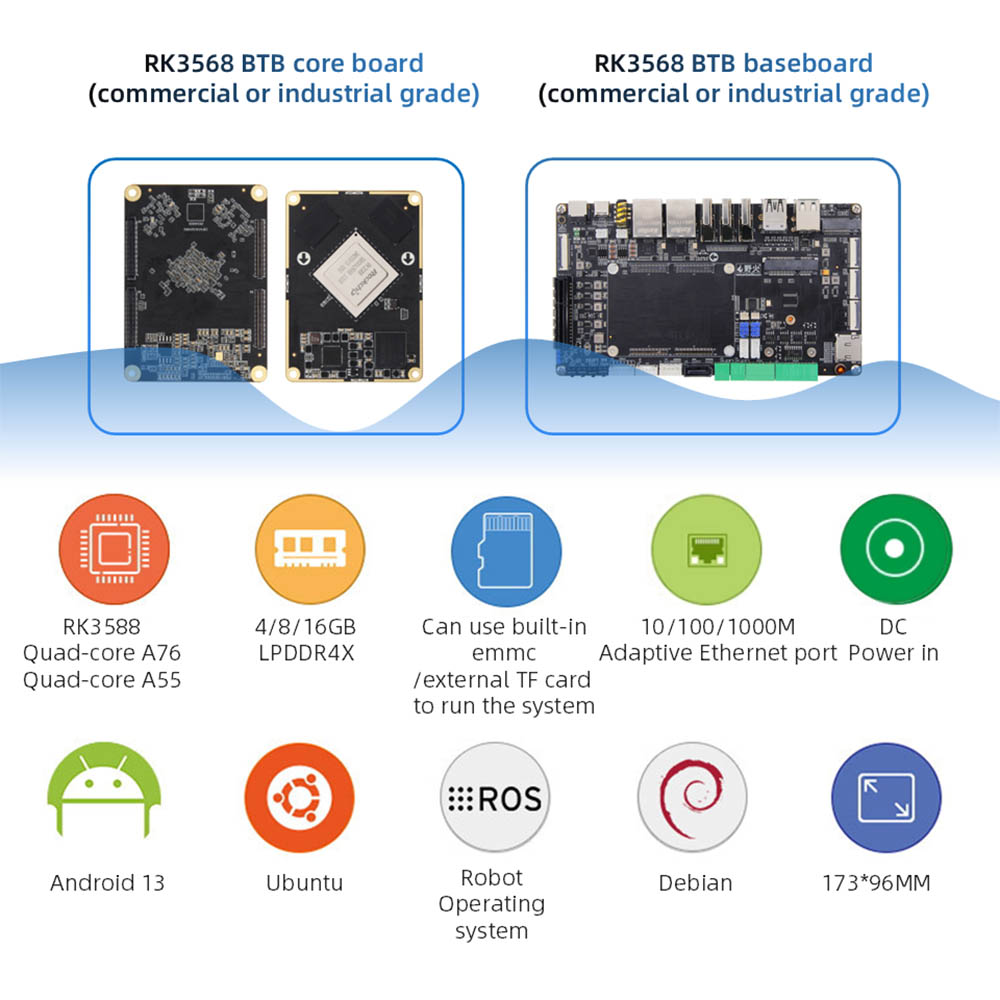

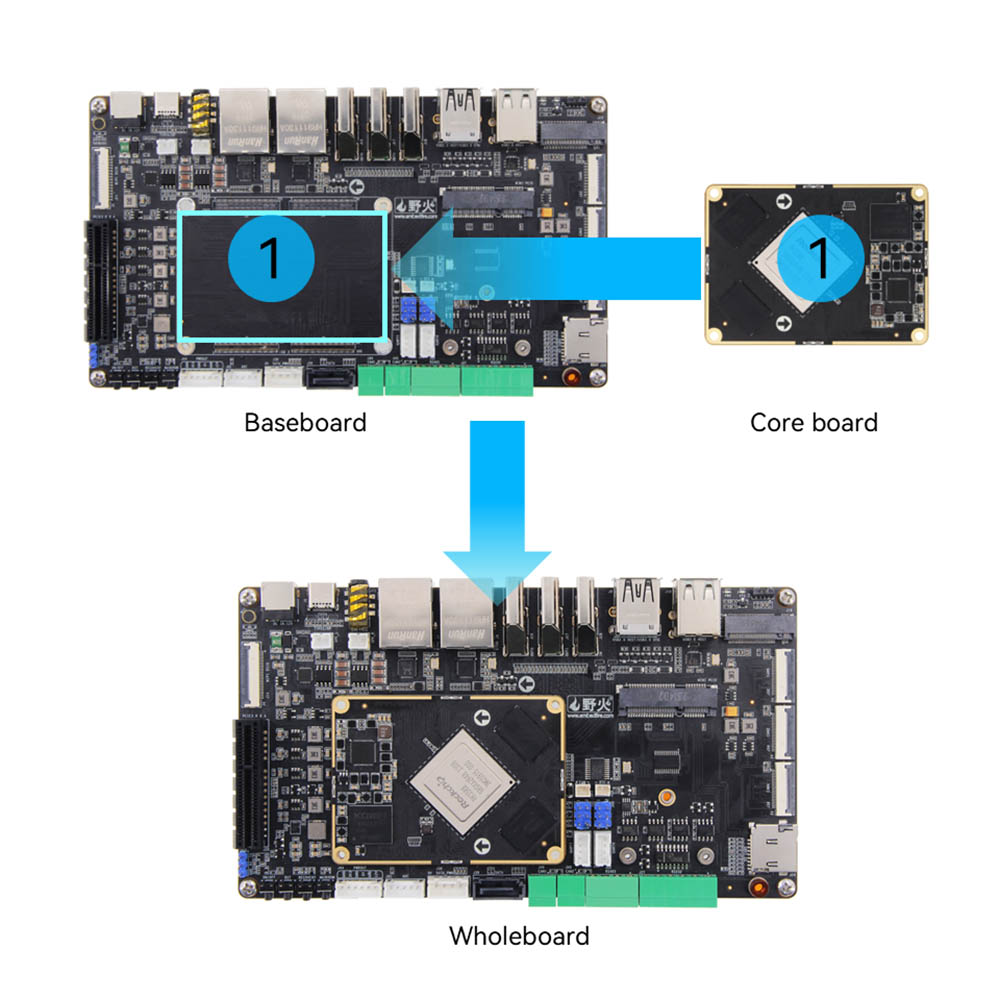

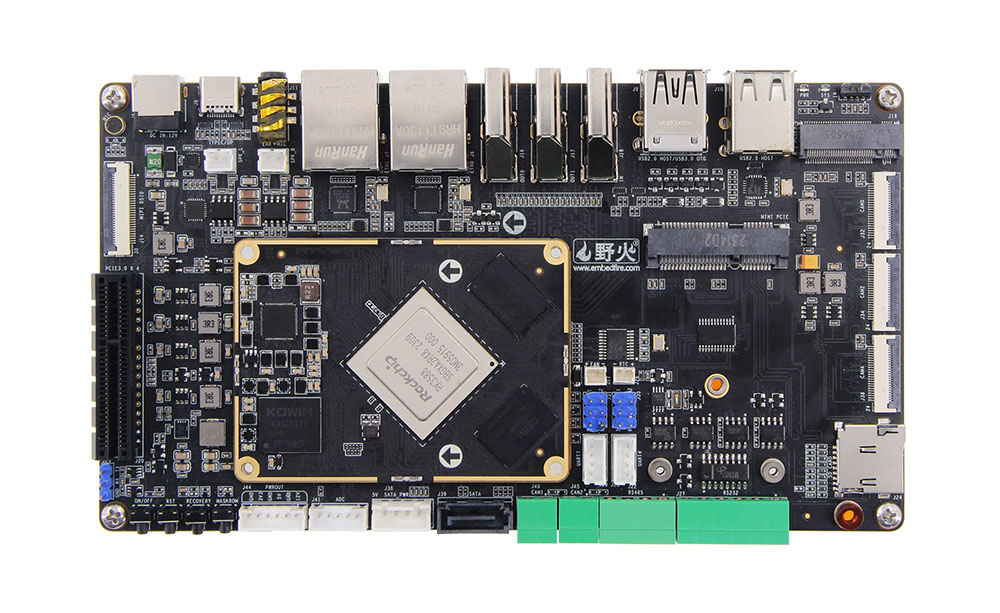

BTB emaplaat koosneb põhiplaadist ja kandetahvlist/ põrandalauast.

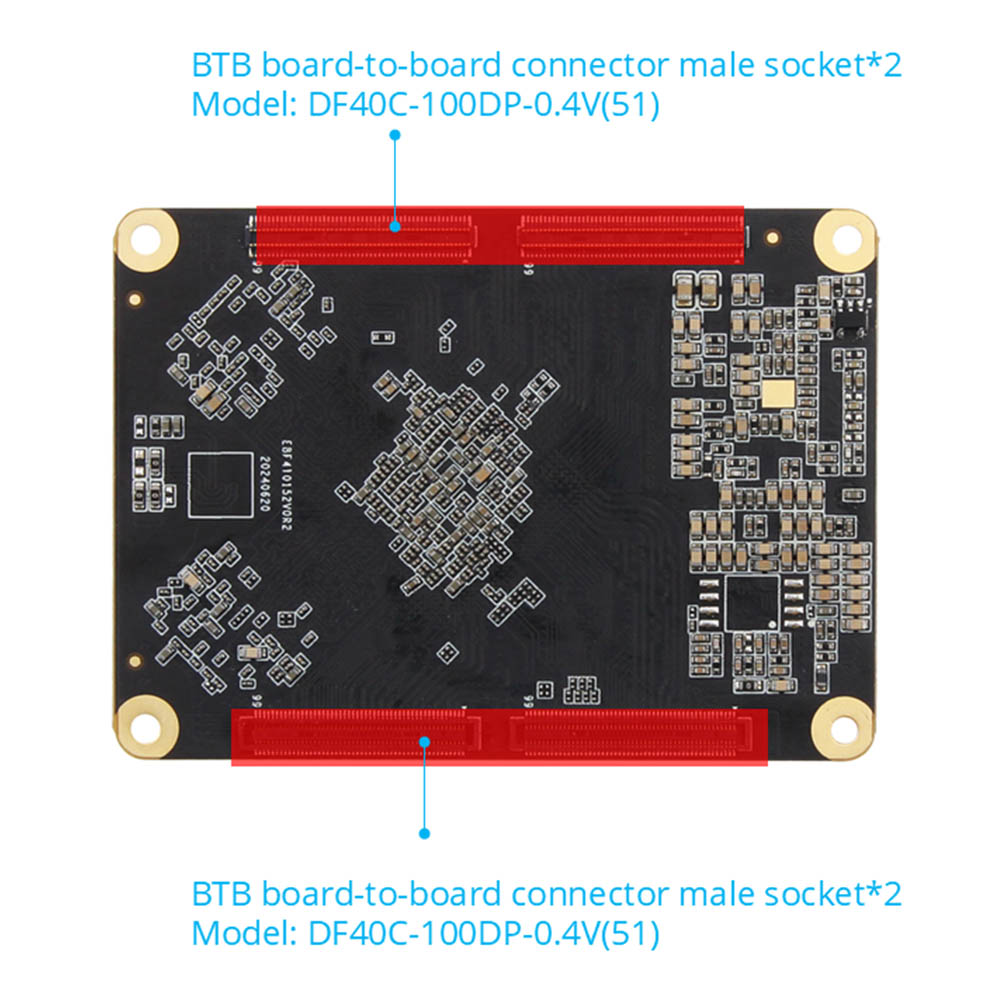

● Pistik: meessoost pistik: DF40C-100DP-0.4V (51) Naisühendus: DF40C-100DS-0.4V (51)

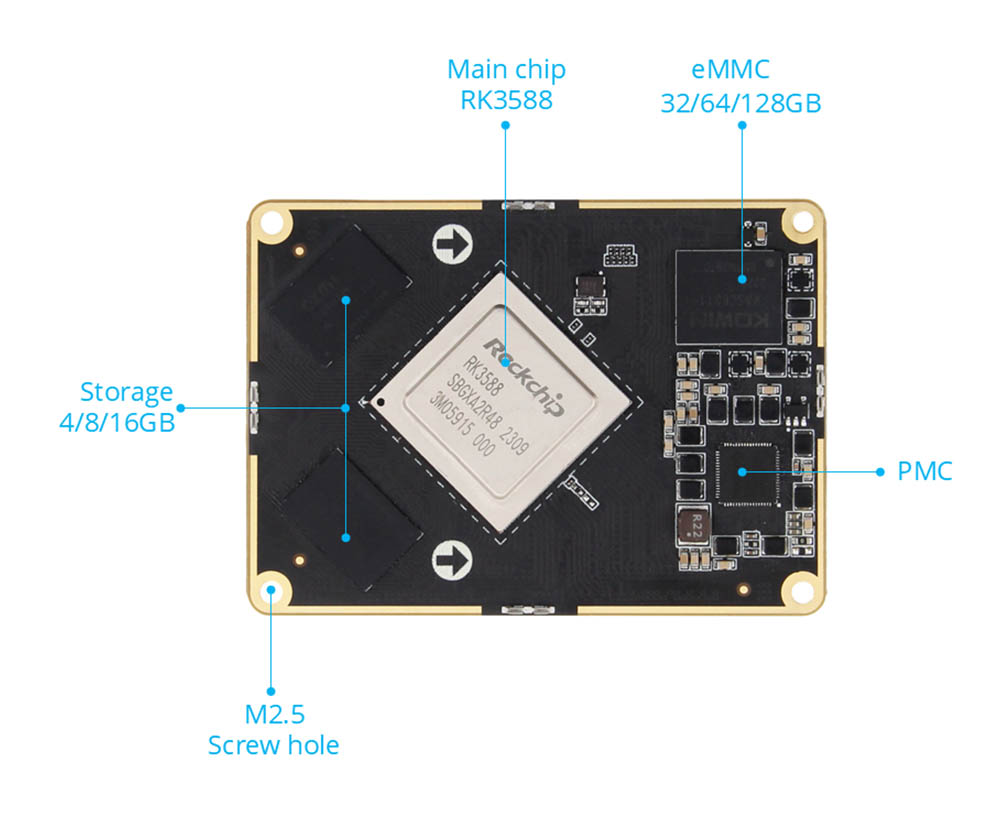

● Peakiip: RK3588 (neljatuumaline A76 + neljatuumaline A55, MALI-G610, 6TOPS Computing Power) BTB toob 400 tihvti, vahekaugust 0,5 mm
● Mälu: 4/8/16 GB, LPDDR4/4X
● Salvestus: 32/64/128 GB. EMMC
● Pistik: mees: DF40C-100DP-0.4V (51) Naine: DF40C-100DS-0.4V (51)

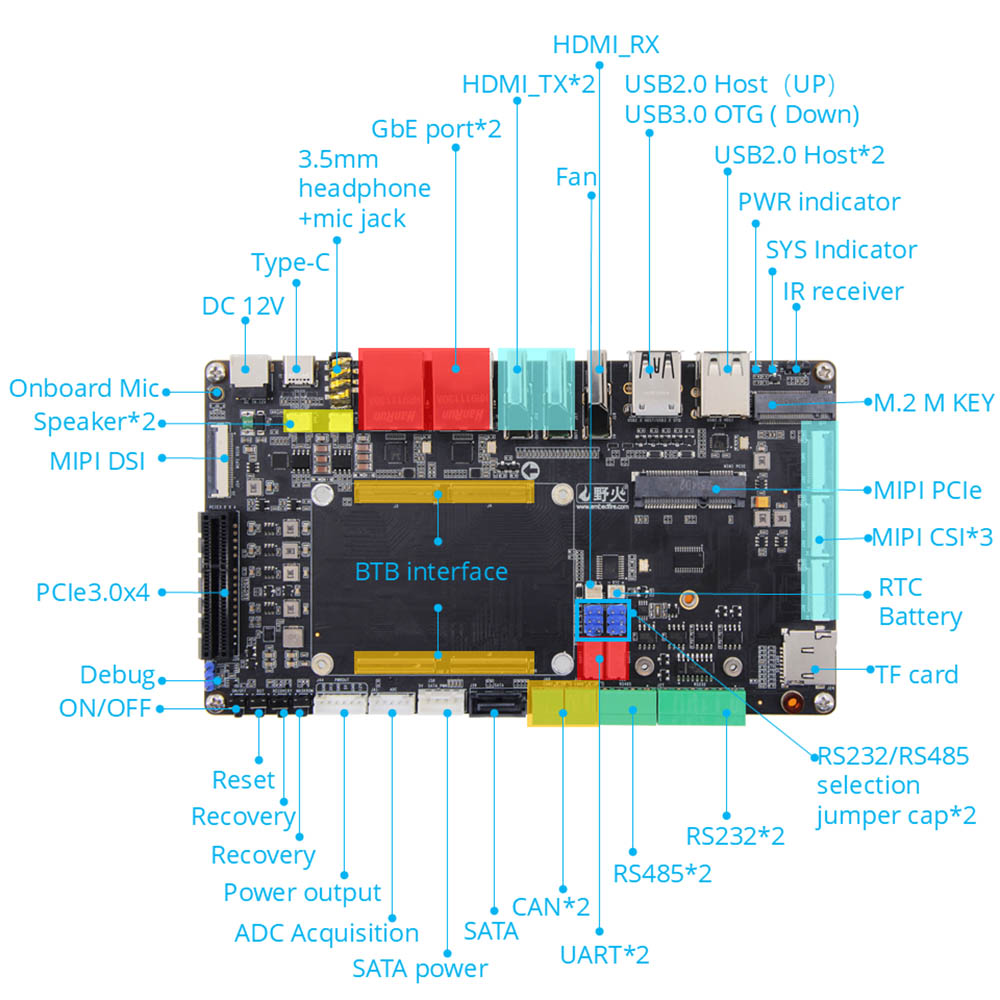

● Toiteliides: 12V@2A DC sisend, alalisvoolu liides*1; väljundiliides*1
● Ethernet: Gigabit Network Port*2, tugi 10/100/1000Mbps andmeedastuskiirus
● HDMI: HDMI12.0 sisend*1, kuni 3840x2160@60 kafps; HDMI2.1 väljund*2, toetab mitut ekraani koos teiste ekraanidega, maksimaalne eraldusvõime 7680x4320@60Hz (8K eraldusvõime)
● MIPI-DSI: MIPI ekraaniliidese*2 (esikülg*1, tagasi*1), saab ühendada Wild Fire MIPI ekraanile, toetab mitut ekraani koos teiste ekraanidega; ühe MIPI režiimi maksimaalne eraldusvõime 1920*1080@60Hz

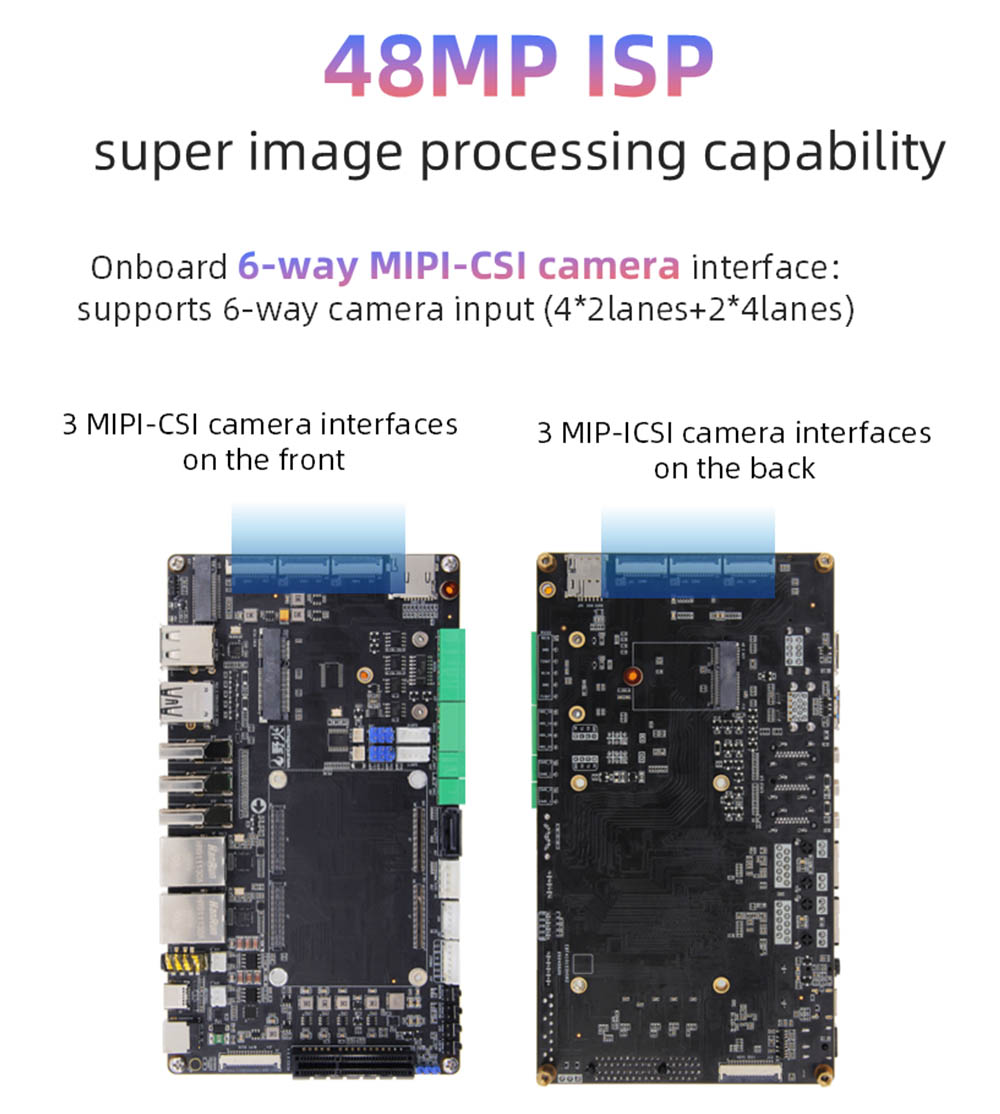

● MIPI-CSI: Mipi kaamera liides*6 (esiosa*3, tagasi*3), saab ühendada Wild Fire Mipi kaamerasse
● USB2.0: USB-HostType-A liides*3
● USB3.0: USB-OtgType-A liides*1; C-tüüpi liides*1, saab kasutada püsivara põletamiseks, toetab DP1.4 protokolli

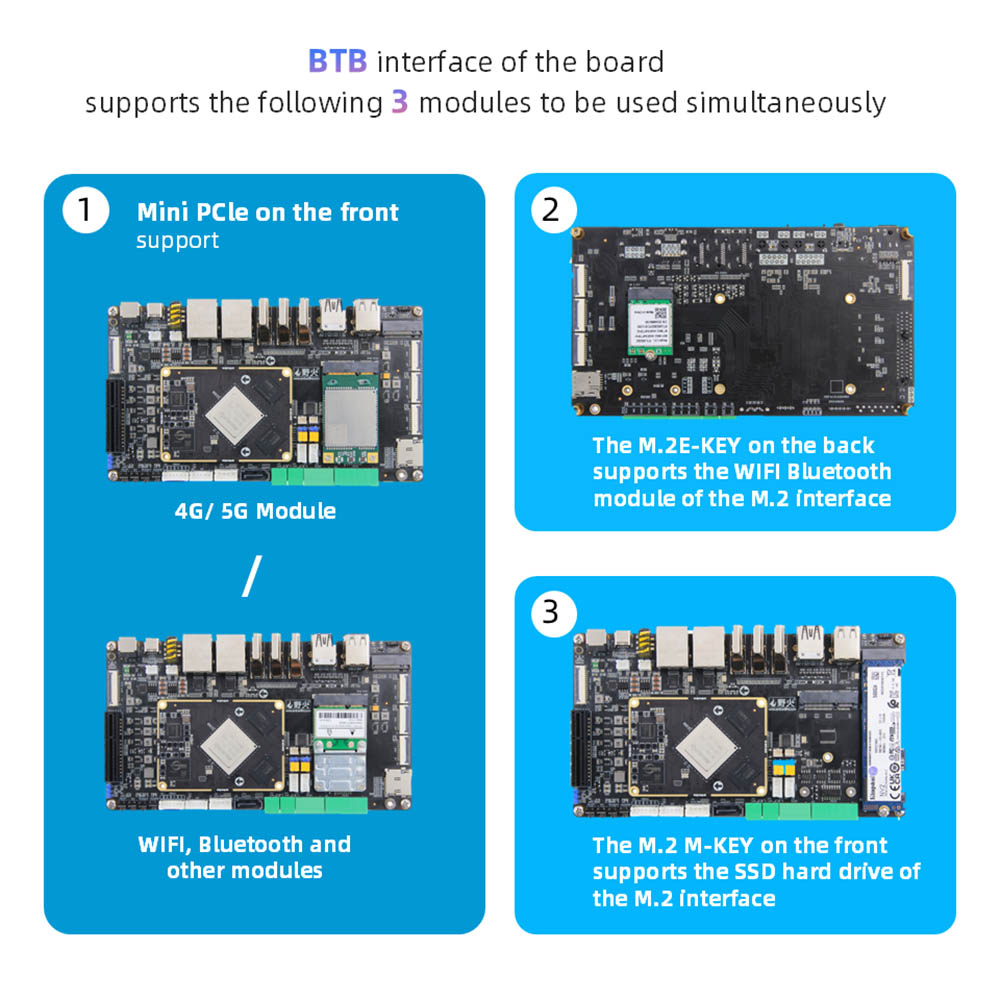

● PCLE-liides: mini-pcle-liidest*1, saab kasutada täiskõrguse või poole kõrgusega WiFi võrgukaardiga, 4G mooduli või muu mini-pcle-liidese moodul: PCLE3.0x4 liides*1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1.
● M.2 Liides: M.2EKEY liides*1, toetab M.2 E-Key traadita võrgukaardi moodulit; M.2 m Key Liides*1, toetab M.2 M-KEKE PCLE3.0*4LANES spetsifikatsioon 2280 kõvaketas
● TF -kaardihoidja: Micro SD (TF) kaardihoidja*1, toetab TF -kaardi alglaadimist, kuni 512 GB
● SIM -kaardi hoidja: SIM -kaardi hoidja*1, SIM -kaardi funktsiooni tuleb kasutada 4G mooduliga
● SATA liides: standardne SATA liides*1; SATA toiteliides*1, toetab 12 V väljundit
● CAN: CAN*2
● ADC: ADC omandamise liides*1
● silumissadam:
● silumissadama port*1 (UART2), vaikeparameeter 1500000-8-N-1; UART jadaport*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); RS232/RS485 valikuhüppari liides*2
● heli: pardal mikrofon mikrofon*1; SPK kõlari liides*2, saab ühendada 3W toitekõlari kõrvaklappide väljundi + mikrofoni sisend 2-in-1 liidese*1
● nupp: sisse/välja nupp*1; Maskrom nupp*1; Taastamisnupp*1; Lähtesta nupp*
● LED: toitenäitaja*1; Süsteemi indikaator*1
● Infrapunavastuvõtja: tugi infrapuna kaugjuhtimisfunktsioon
● RTC: RTC toitepesa*1
● Ventilaatori liides: 5 V või 12V ventilaatori jahutamise tugi paigaldamine
● AI Edge Computing ： Nutikas turvalisus ， Nutikas transport ， nutikas linn, videoanalüüs.
● Tööstusautomaatika: PLC juhtimine, masina nägemine.
● Robootika: AI-toega autonoomne navigeerimine.
● Sõidukisisesed rakendused ： Autosisene meelelahutussüsteem, autosisene navigatsioonisüsteem.
● Digitaalsed sildid: 8K mitme ekraaniga reklaam.
● Meditsiiniseadmed: meditsiinilised endoskoobid, ultrahelipildisüsteemid
