Rockchip RK3576 Teise põlvkonna 8Nm kõrgjõudlusega Aioti platvorm on suure jõudlusega, vähese energiatarbega SoC (System-On-Chip) protsessor, mis sobib mitmesuguste rakendusstsenaariumide jaoks, näiteks ARM-põhised personaalarvutid, servade arvutusseadmed ja isiklikud mobiilsed Interneti-seadmed. See kasutab kaheksatuumalist CPU-d, mis põhineb ARM-i arhitektuuril, integreerib sõltumatu 6TOPS (TERA toimingud sekundis) NPU (närvivõrgu nelik töötlemisüksus), integreerib mitu arvutussüdamikut, näiteks GPU, MCU, VPU, ja sellel on rikkalik perifeerne liides, et täita keeruka stseeni nõudeid. Lisaks toetab RK3576 ka UFS -i (Universal Flash Storage) salvestusruumi, pakkudes tõhusaid andmete salvestamise ja lugemisvõimalusi.
REM -i manustatud arendusele pühendatud Thinkcore Technology on praegu välja töötanud RK3576 põhiplaadi ning toetab kohandamist ja masstootmist

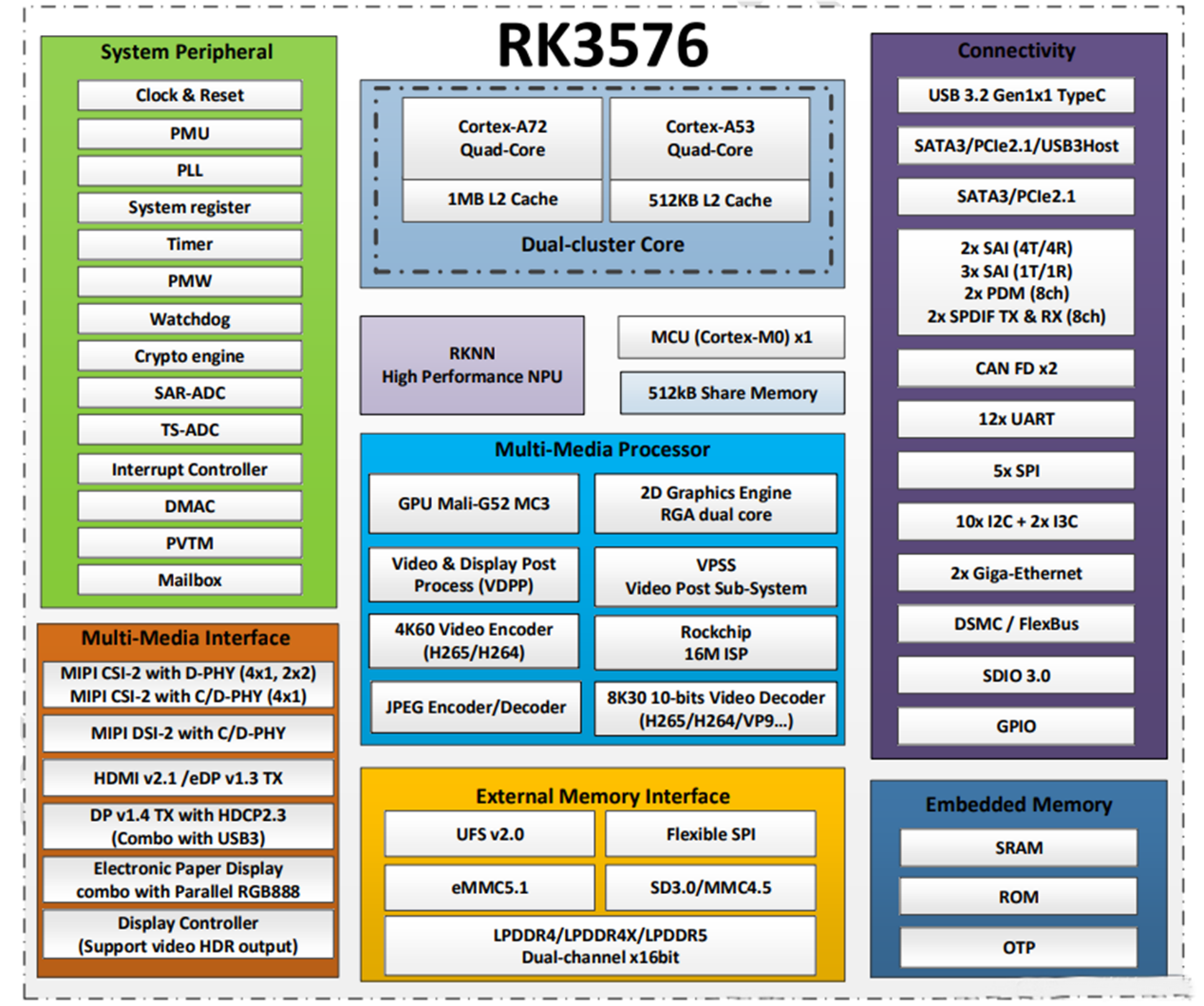

2. 2. RK3576 spetsifikatsiooni analüüs
CPU:
Okta-südamiku käeprotsessor, millel on 4 Cortex-A72 südamikku (2,2 GHz) ja 4 Cortex-A53 südamikku (1,8 GHz)
Kasutajale orienteeritud ARM Cortex-M0 MCU kiirusel 400MHz
GPU:
ARM MALI-G52 MC3 @ 1 GHz
Toetab OpenGL ES 1.1, 2.0 ja 3.2
Tugi vulkaan 1.1
Toetab Opencl 2.0 täisprofiili
Toetab AFBC (käeraami puhversurve)
DDR:
Dual 32-bitine LPDDR4/LPDDR4X/LPDDR5
VPU:
8kp30 H.265, AV1, VP9, AVS2 videokooder
4Kp120 H.265, AV1, VP9, AVS2 video decoder
4KP60 H.265, H.264, AV1, VP9, AVS2 Videokooder
4KP60 H.264/H.265 videokooderit
4KP60 MPEG kooder ja dekood

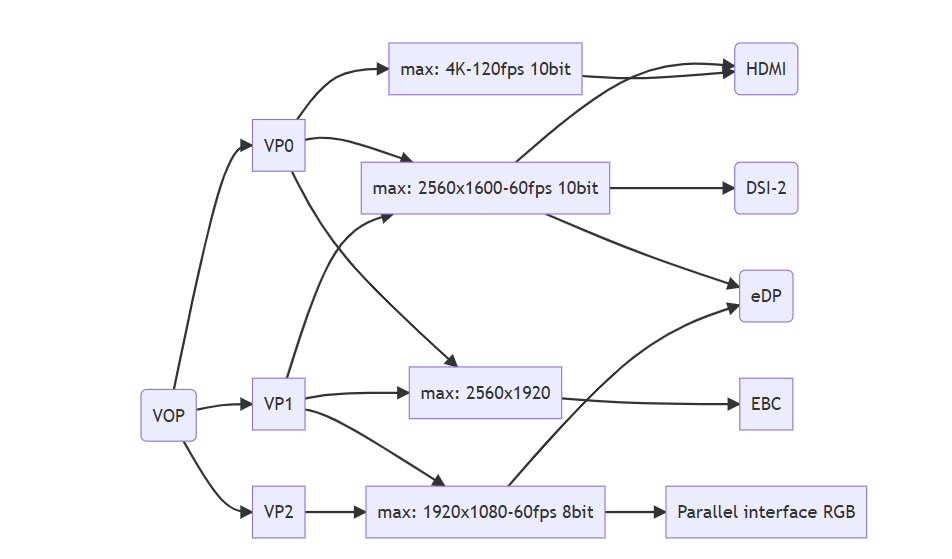

GTC:
HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 COMBO TX
Mipi DSI-2 TX @ 4K60
DisplayPort 1.4 TX @ 4K120
EPD (elektrooniline paberi ekraan) TX @ 2560x1920
Paralleel liides (RGB888) TX @ 1080P60
1. Toetage kolmekordne ekraaniekraan 2,5K+2K+2K
2. 2. kahe ekraaniga 4K+ 2k
NPU:
Int8 arvutusvõimsus on 6 tipp
Toetage kahetuuma, kahetuuma võivad koos töötada või iseseisvalt töötada
Toetage int4, int8, int16, FP16, BF16 ja TF32 arvutamine 1MB sisemise SRAM -iga
Toetage mitme ülesandega, mitme stsenario paralleelne Q töötlemine Toetage sügava õppe raamistikku: Tensorflow, Caffe, TfLite, Pytorch, ONNX NN, Android NN jne.
RGA (2D graafikamootor):
RockChip RGA v2.5 mootor, kahetuumaline maksimaalne eraldusvõime: lähtepilt 8192x8192, sihtpilt 4096x4096 tugiteenuste ülekandmine ja läbipaistvuse režiimi värvide täitmine, sealhulgas gradiendi täitmine ja mustri täitmine
Toetage alfa segu, sealhulgas globaalne alfa, piksli alfa ja gradient
Toetage mis tahes mitteintegeri skaleerimise suhet vahemikus 1/16 kuni 16
Tugi 0, 90, 180, 270
Videosisestus
16M Pixel ISP with HDR (up to 120dB)
Toetab 3 mipi csi-2 liidest
1 MIPI CSI-2 D-PHY-ga (4x1, 2x2)
1 MIPI CS1-2 C/D-PHY-ga (4x1)
Kaks 4-realist D-PHY V1.2 liidest
Iga liides saab konfigureerida 2x2 andmekanali portina
Üks 4-radaline (või 3-data kolmik) C/D-PHY
D-PHY on v2.0, kanali kiirus on 4,5 Gbps
C-PHY on V1.1, kolmikute kiirusega 2,5GSP
Iga port toetab 4 virtuaalset kanalit
DVP liides
Üks DVP 8/10/12
16-bitine
8/10/12/16 bitti, kuni 150MHz I/O sagedustugi BT.601/BT.656 ja BT.1120 VI liidesed Tugiteenuste konfiguratsioon pikslite kella, horisontaalse sünkroonimise ja vertikaalse sünkroonimise poliitika tugiteenuse 2/4-teega mitmekülgse tugiteenuse topelt. Bt.656/bt.1120
Ladustamine
UFS 2.1 HS-G3-ga (12 Gbps)
FSPI (kaheksa kanalit)
EMMC 5.1
SDMMC 3.0
Kaamera kui
2 MIPI CSI-2 D-PHY-ga (võib koosneda 4x1 või 2x2)
1 MIPI CSI-2 C/D-PHY-ga (4x1)
1x 8110112116-Bit DVP
Kujutise kvaliteet-deinterlageerimine, denoseerimine, skaleerimine, haldusmootor, teravus, serva silumine, DCI-Hist, 3D-Lut, ACM, HDR
Heli
I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8CH PDM, 2x S/PDIFASRC (2x 2CH + 2X 4CH)
Võrgustik
2x RGMI liidesed, st kahekordse gigabaidise Ethernet
. USB
1x USB 3.2 Gen 1, toetab C-tüüpi ALT režiimi DisplayPort abil
. Pcle
1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 multipleksitud port
1 PCLE 2.1/SATA 3.1 multipleksitud port
Muu 1/0
Saab FD, I2C, SPI, UART, GPIO
Turvalisus (Arm Trustzone turvalisuse laiendamine)
Arm Trustzone turvalisuse pikendamine
Turvaline alglaadimine/klahvi redel/OTP
Krüptomootor (RSA, ECC, Hash, DES, AES, SHA, SM)
Pakett:16x17mm, 0,65 samm, FCCSP pakett
